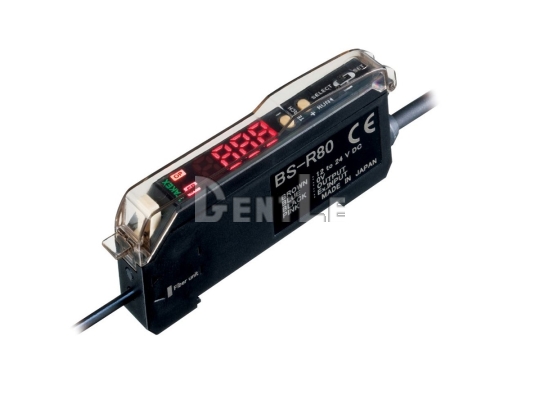

點燈確認感測器
| 項目 | 規格 |
|---|---|
| 產品類型 | 點燈確認感測器 |
| 型號 | BS-R80 |
| 檢測方式 | 明暗判別 |
| 受光感度 | 白色 LED 連續點燈：10～10,000 lx；脈衝點燈依使用條件 |
| 標準檢測光源 | 發出可見光或近紅外線的光源；連續點燈／脈衝點燈 |
| 標準光波長 | 400 ~ 900 nm |
| 操作電源 | DC12～24V ±10%，Ripple 10% 以下 |
| 消耗功率／電流 | 500 mW 以下 DC24V 時 20 mA 以下 |
| 控制輸出 | NPN／PNP 可切換 |
| 動作模式 | Light-ON／Dark-ON 可切換 |
| 計時功能 | ON Delay／OFF Delay |
| 計時設定範圍 | 0 ~ 999 ms，1 ms 單位 |
| 反應時間 | 1 ms／10 ms／100 ms／1,000 ms 可設定 |
| 動作指示燈 | OP：橙色 LED，輸出 ON 時亮燈 |
| 設定模式指示燈 | SP：紅色 LED |
| 數位顯示 | 功能顯示：橙色 數值顯示：3 位數紅色 LED，0～999 |
| 材質 | 聚碳酸酯 |
| 使用溫度範圍 | −25 ~ +55°C，不結冰 |
| 使用環境濕度 | 35 ~ 85% RH，不結露 |
| 防護等級 | IP40 |
| 重量 | 約 60 g，含 2 m 纜線與安裝支架 |
規格補充說明
Q1：TAKEX BS-R80 是什麼感測器？
A：BS-R80 是用於確認光源是否正常點亮的感測器，採明暗判別方式，可將光源點燈狀態轉換為控制輸出。
Q2：BS-R80 可以檢測哪些光源？
A：可檢測發出可見光或近紅外線的光源，標準光波長範圍為 400～900 nm，並可對應連續點燈與脈衝點燈。
Q3：BS-R80 可以檢測微弱的 LED 光嗎？
A：可以。白色 LED 連續點燈時受光感度範圍為 10～10,000 lx，可用於從較弱到較亮光源的點燈確認。
Q4：BS-R80 可以檢測高速閃爍的光源嗎？
A：可以。反應時間最快可設定為 1 ms，並可對應脈衝點燈光源；實際檢測條件需依光源的點燈方式設定。
Q5：BS-R80 有 NPN 與 PNP 輸出嗎？
A：有，同一台感測器可切換 NPN 或 PNP 開集極輸出，額定負載電流為 50 mA (DC30V) 以下。
Q6：BS-R80 可以切換 Light-ON 與 Dark-ON 嗎？
A：可以，Light-ON／Dark-ON 動作模式可依設備控制邏輯進行切換。
Q7：BS-R80 如何設定點燈判定條件？
A：可使用 ＋／－按鍵進行基準光量教導與參數設定，也支援外部無電壓教導輸入。
Q8：BS-R80 可以搭配光纖使用嗎？
A：可以，可搭配 FT105BC-CS 專用光纖，用於設備內部、狹小空間或需要定點受光的位置。
Q9：BS-R80 適合哪些點燈檢查應用？
A：可用於 LED 元件點燈檢查、家電與 OA 設備的 LED 指示燈確認，以及其他光源點燈狀態檢測。
Q10：BS-R80 可以檢測焊接時產生的電弧光嗎？
A：可以，可應用於零件焊接或加工製程中產生的電弧光受光確認。
