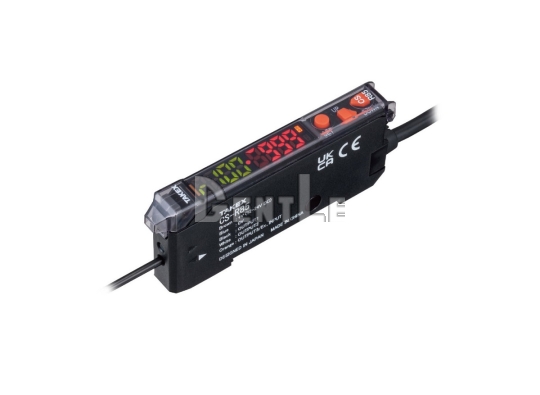

被動式色彩感測器
| 項目 | 規格 |
|---|---|
| 產品類型 | 被動式色彩感測器 |
| 型號 | CS-R85 |
| 檢測方式 | 透過紅、綠、藍受光元件判別色彩比率 |
| 檢測距離 | 依使用環境而異 |
| 標準檢測對象 | 發出可見光的光源 |
| 操作電源 | DC12～24V ±10%，漣波 10% 以下 |
| 消耗功率／電流 | DC24V 時 1000 mW 以下，40 mA 以下 |
| 基準色登錄 | 單色模式：1 色；三色模式：3 色 |
| 動作模式 | 基準色一致時輸出／基準色不一致時輸出，可切換 |
| 計時功能 | 導通延遲／關閉延遲／單次輸出／無計時 |
| 計時設定範圍 | 1～999 ms，可依 1 ms 單位設定 |
| 反應時間 | 自動：最快 10 ms 以下，依檢測物點燈條件而異；另可選擇 50／100／250／500 ms 以下 |
| 指示燈 | 動作、設定、基準色一致／不一致狀態：橙色發光二極體 |
| 材質 | 聚碳酸酯 |
| 使用溫度範圍 | −25 ~ +55°C，不結冰 |
| 使用環境濕度 | 35 ~ 85% RH，不結露 |
| 防護等級 | IP40 |
規格補充說明
Q1：TAKEX CS-R85 是什麼感測器？
A：CS-R85 是被動式色彩感測器，透過紅、綠、藍受光元件分析發光光源的色彩比率，用於判別可見光光源的顏色。
Q2：CS-R85 可以檢測哪些物體？
A：標準檢測對象為發出可見光的光源，可用於發光二極體等光源的發光顏色確認。
Q3：CS-R85 最多可以登錄幾種基準色？
A：單色模式可登錄 1 種基準色，三色模式最多可登錄 3 種基準色。
Q4：CS-R85 可以檢測脈衝點燈的光源嗎？
A：可以，CS-R85 可對應脈衝點燈的發光二極體光源。
Q5：CS-R85 支援 NPN 與 PNP 輸出嗎？
A：支援，單一感測器可切換 NPN 或 PNP 開集極輸出，負載電流為 DC30V、50 mA 以下。
Q6：CS-R85 有哪些教導設定方式？
A：基準色可使用 1 點教導或 2 點教導設定；單色模式另支援外部無電壓教導輸入。
Q7：CS-R85 的反應時間是多少？
A：可選擇自動、50、100、250 或 500 ms 以下。自動模式最快為 10 ms 以下，實際反應時間依檢測物的點燈條件而異。
Q8：CS-R85 有計時功能嗎？
A：有，可設定導通延遲、關閉延遲、單次輸出或關閉計時功能，設定範圍為 1～999 ms。
Q9：CS-R85 可以搭配光纖使用嗎？
A：可以，可搭配 FT105BC-CS 專用光纖，另有 CS-ND 受光調整單元可選用。
Q10：CS-R85 適合哪些應用？
A：可用於方向燈、尾燈與煞車燈製造流程中的發光顏色檢查，也可搭配 CST-R85 進行不同產品混入、點燈確認與發光特性判定。
