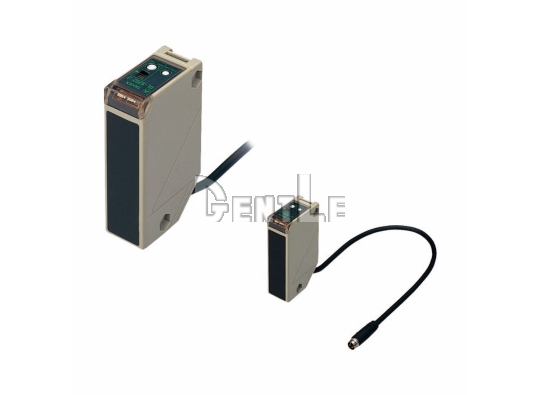

長距離背景抑制光電感測器
| 項目 | 規格 |
|---|---|
| 產品類型 | 長距離背景抑制光電感測器 |
| 系列型號 | DL-S100R DL-S100R-J DL-S202R DL-S202 DL-S202-J |
| 檢測方式 | 距離限定反射型 |
| 檢測距離 | DL-S100R／DL-S100R-J：0.1～1 m DL-S202R／DL-S202／DL-S202-J：0.1～2 m |
| 距離設定範圍 | 1 m 型：0.2～1 m 2 m 型：0.2～2 m，以 200 × 200 mm 白色紙張為基準 |
| 操作電源 | DC12～24V ±10%，漣波 10% 以下 |
| 消耗電流 | 30 mA 以下 |
| 動作模式 | 受光時動作／遮光時動作，可切換 |
| 反應時間 | 2 ms 以下 |
| 應差 | 檢測距離的 10% 以下 |
| 光源 | DL-S100R／DL-S100R-J／DL-S202R：紅色發光二極體 650 nm DL-S202／DL-S202-J：紅外線發光二極體 880 nm |
| 受光元件 | 二分割光電二極體 |
| 動作指示燈 | 紅色發光二極體 |
| 受光穩定指示燈 | 綠色發光二極體 |
| 材質 | 外殼及鏡片：聚芳酯 |
| 使用環境照度 | 太陽光：受光面 10,000 lx 以下 白熾燈：受光面 3,000 lx 以下 |
| 使用溫度範圍 | −25 ~ +55°C，不結冰 |
| 使用環境濕度 | 35 ~ 85% RH，不結露 |
| 防護等級 | IP66 |
| 重量 | 纜線型：約 100 g M8 接頭型：約 60 g |
規格補充說明
Q1：TAKEX DL-S 系列是什麼感測器？
A：DL-S 系列是採距離限定反射方式的長距離背景抑制光電感測器，利用二分割光電二極體依受光位置判斷物體距離。
Q2：DL-S 系列有哪些型號？
A：系列包含 DL-S100R、DL-S100R-J、DL-S202R、DL-S202、DL-S202-J，共有 1 m 與 2 m 檢測級距。
Q3：DL-S 系列最長可以檢測多遠？
A：最長檢測距離為 2 m；1 m 型的檢測範圍為 0.1～1 m，2 m 型為 0.1～2 m。
Q4：DL-S 系列為什麼較不容易受到物體顏色影響？
A：感測器使用二分割光電二極體，主要依受光位置變化判定距離，因此可降低物體顏色、材質與受光量變化造成的影響。
Q5：DL-S 系列有哪些光源？
A：DL-S100R、DL-S100R-J、DL-S202R 使用 650 nm 紅色發光二極體；DL-S202、DL-S202-J 使用 880 nm 紅外線發光二極體。
Q6：DL-S 系列同時支援 NPN 與 PNP 輸出嗎？
A：是。全系列皆提供 NPN／PNP 開集極雙輸出，額定負載為 DC30V、100 mA 以下。
Q7：DL-S 系列的反應時間是多少？
A：全系列反應時間為 2 ms 以下。
Q8：DL-S 系列可以調整檢測距離嗎？
A：可以，系列具近距離／遠距離 5 轉光學式距離調整功能，可依設備所需位置設定。
Q9：DL-S 系列有 M8 接頭型號嗎？
A：有。DL-S100R-J 與 DL-S202-J 採 M8 接頭，並可搭配 FBC-4R2S 直式或 FBC-4R2L 彎角式 2 m 接頭纜線。
Q10：DL-S 系列適合哪些應用？
A：可用於一般機械、物流、汽車零件、食品與藥品設備；DL-S202 亦可用於從較遠距離檢測不同尺寸的輪胎。
