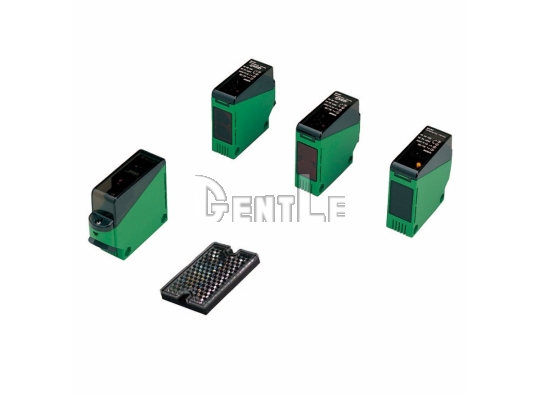

全開放端子台式交直流電源一體式光電感測器

TAKEX NA 系列為全開放端子台式交直流電源一體式光電感測器，採 M3.5 螺絲端子台，方便設備配線與維護。
系列涵蓋透過型、偏光回歸反射型與擴散反射型，檢測距離由 1 m 至最長 30 m，其中 NA-T30 可用於車輛高度檢測。全系列支援 AC／DC24～240V 寬範圍電源，採 1a 繼電器輸出，可切換受光時動作或遮光時動作，反應時間 10 ms 以下，防護等級 IP66。
另有內建 0.1～5 秒計時功能及相互干擾防止濾片的型號，可依輸送、自動組裝、工廠與汽車零件設備需求選擇。

產品特點

全開放端子台方便配線：採全開放式 M3.5 螺絲端子台設計，提供較容易操作的配線空間，適合設備安裝、維護與線路更換。
透過型最長檢測 30 m：NA-T30／NA-T30F 採紅外線光源，檢測距離可達 30 m；另有 20 m、10 m 透過型，以及 7 m 偏光回歸反射型與 1 m 擴散反射型。
AC／DC24～240V 寬範圍電源：全系列可直接使用 AC 或 DC24～240V 電源，並提供 1a 繼電器輸出，可對應不同設備電源環境。
計時功能型可選：尾碼 F 型號內建導通延遲、關閉延遲、單次輸出與無計時四種模式，計時範圍為 0.1～5 秒。
相互干擾防止型可選：NA-T20RA／RB 與 NA-T20RFA／RFB 內建干擾防止濾片，適合需要配置多組透過型感測器的設備。

產品規格

項目	規格
產品類型	全開放端子台式交直流電源一體式光電感測器
系列型號	NA-T20R NA-T20RF NA-T20RA NA-T20RB NA-T20RFA NA-T20RFB NA-T30 NA-T30F NA-M7R NA-M7RF NA-R10 NA-R10F
檢測方式	透過型、偏光回歸反射型、擴散反射型
操作電源	AC／DC24～240V ±10%，50／60 Hz
控制輸出	1a 繼電器輸出
動作模式	受光時動作／遮光時動作，可切換
反應時間	10 ms 以下
計時功能	F 型：導通延遲、關閉延遲、單次輸出、無計時
計時範圍	0.1 ~ 5 秒
光源	紅色或紅外線發光二極體，依型號
動作指示燈	橙色發光二極體
外殼材質	耐熱 ABS
鏡片材質	壓克力
上蓋材質	壓克力
使用環境照度	10,000 lx 以下
使用溫度範圍	−25 ~ +55°C，不結冰
使用環境濕度	35 ~ 85% RH，不結露
防護等級	IP66

規格補充說明

F 型代表內建計時功能：NA-T20RF、NA-T20RFA、NA-T20RFB、NA-T30F、NA-M7RF、NA-R10F 可設定導通延遲、關閉延遲、單次輸出或無計時，時間調整範圍為 0.1～5 秒。
NA-M7R 系列的檢測距離會隨反射板改變：搭配 K-7 為 0.03～7 m；K-71 為 0.03～3.5 m；S-510G 為 0.1～4 m。
感測器本體與安裝支架的鎖緊扭力應為 0.8 N·m 以下；透過型投光器僅需連接電源線。

問與答

Q1：TAKEX NA 系列是什麼感測器？
A：NA 系列是採全開放式端子台的交直流電源一體式光電感測器，可直接使用 AC／DC24～240V 電源。

Q2：NA 系列有哪些檢測方式？
A：提供透過型、偏光回歸反射型與擴散反射型三種檢測方式。

Q3：NA 系列最長可以檢測多遠？
A：NA-T30／NA-T30F 透過型檢測距離最長可達 30 m。

Q4：NA-T20R 的檢測距離是多少？
A：NA-T20R／NA-T20RF 的檢測距離為 20 m，標準檢測物為 Φ22 mm 以上不透明物。

Q5：NA-M7R 可以檢測鏡面物體嗎？
A：可以。NA-M7R／NA-M7RF 採偏光回歸反射方式，可檢測鏡面與不透明物，搭配 K-7 反射板時設定距離為 0.03～7 m。

Q6：哪些 NA 系列型號具有計時功能？
A：NA-T20RF、NA-T20RFA、NA-T20RFB、NA-T30F、NA-M7RF、NA-R10F 具有計時功能。

Q7：NA 系列的計時範圍是多少？
A：可設定導通延遲、關閉延遲、單次輸出或無計時，計時時間可在 0.1～5 秒範圍調整。

Q8：哪些型號具相互干擾防止功能？
A：NA-T20RA、NA-T20RB、NA-T20RFA、NA-T20RFB 內建干擾防止濾片。

Q9：NA 系列的輸出與防護等級是多少？
A：全系列採 1a 繼電器輸出，額定電阻負載最高為 3A，防護等級為 IP66。

Q10：NA 系列適合哪些應用？
A：可用於料斗材料高度檢測、紙箱長度分類、輸送設備與車輛高度檢測，其中 NA-T30 可利用 30 m 長距離光束進行超高車輛警示。
