TAKEX_JS2

可連結式光幕感測器

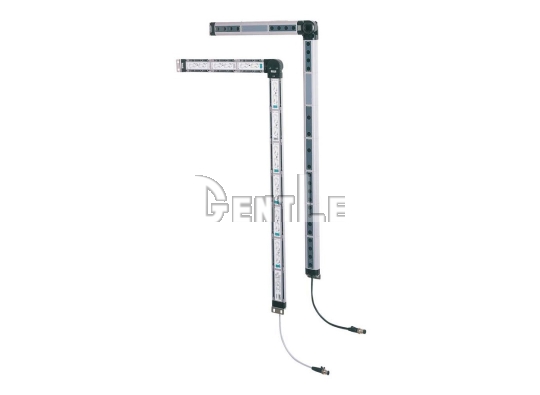

TAKEX JS2 系列為可連結式光幕感測器，採透過型多光軸設計，可依設備檢測範圍自由組合 20 mm 與 40 mm 光軸間距單元，並搭配角落單元、可撓單元及空白單元建立直線、L 型或 U 型檢測區域。
系列檢測距離最長 5 m，20 mm 光軸間距型可檢測 Φ30 mm 以上不透明物，40 mm 型則可檢測 Φ50 mm 以上不透明物；單純使用 20 mm 型時最大可擴充至 96 光軸、1,900 mm 檢測寬度。
主單元提供 NPN 或 PNP 雙開集極輸出，具 SCF 自我檢查、相互干擾防止與輸出短路保護，並採 IP65 防護，適合大型設備周邊及彈性多區域物體進入檢測。

產品特點

最大 1,900 mm 可連結檢測寬度：20 mm 光軸間距型最多可擴充至 96 光軸、1,900 mm 檢測寬度；40 mm 型最多可達 48 光軸、1,880 mm。
20 mm／40 mm 單元彈性混合：可依檢測物尺寸與設備空間搭配不同光軸間距，並加入空白單元調整實際檢測區域。
支援 L 型與 U 型配置：搭配 JS2-V 角落單元及 JS2-F 可撓單元，可將檢測區域彎折配置，提升大型設備周邊安裝彈性。
SCF 自我檢查與雙輸出：主單元具自我檢查功能，並配置兩組並聯控制輸出，可降低單一輸出故障造成的影響。
相互干擾防止與 IP65：支援 Master／Slave 同步配置，可降低兩組光幕相互干擾，主體並具 IP65 防護，適合工業設備環境。

產品規格

項目	規格
產品類型	可連結式光幕感測器
現行型號	JS2-T2M JS2-T2MPN JS2-T2SN JS2-T4M JS2-T4MPN JS2-T4SN
檢測方式	透過型
檢測距離	5 m
光軸間距	20 mm、40 mm
最小檢測物	20 mm 型：Φ30 mm 以上不透明物 40 mm 型：Φ50 mm 以上不透明物
最大光軸數	20 mm 型：96 光軸 40 mm 型：48 光軸
最大連結數	24 單元
最大檢測寬度	20 mm 型：1,900 mm 40 mm 型：1,880 mm
操作電源	DC12 ~ 24V ±10%，漣波 10% 以下
控制輸出	NPN 或 PNP 開集極雙輸出，依主單元型號
動作模式	全光軸受光時 ON；任一光軸遮光或 FAIL 指示燈亮起時 OFF
遮光反應時間	30 ms 以下
受光反應時間	50 ms 以下
光源	紅外線發光二極體 880 nm
外殼材質	ABS
鏡片材質	壓克力
顯示部材質	聚碳酸酯
使用環境照度	10,000 lx 以下
使用溫度範圍	−10 ~ +55°C，不結冰
使用環境濕度	35 ~ 85% RH，不結露
防護等級	IP65

規格補充說明

20 mm 與 40 mm 型的最小檢測物不同：20 mm 光軸間距型對應 Φ30 mm 以上不透明物；40 mm 型對應 Φ50 mm 以上不透明物，選型時需依工件尺寸確認。
主單元提供兩組控制輸出，建議同時使用 Output 1 與 Output 2 的 AND 邏輯；若只使用其中一組，未使用的輸出線需確實絕緣。
連結超過 8 個單元時應搭配 JS-U 系列補強外殼，以降低長距離連結產生彎曲或扭曲的情況。

問與答

Q1：TAKEX JS2 系列是什麼感測器？
A：JS2 系列是可透過多個單元自由連結的透過型光幕感測器，可建立大範圍及不同形狀的檢測區域。

Q2：JS2 系列最長可以檢測多遠？
A：系列檢測距離為 5 m。

Q3：JS2 系列最大檢測寬度是多少？
A：20 mm 光軸間距型單獨連結時最多可達 96 光軸、1,900 mm；40 mm 型最多可達 48 光軸、1,880 mm。

Q4：JS2 系列有哪些光軸間距？
A：提供 20 mm 與 40 mm 兩種主要光軸間距，並可依設備需求混合連結。

Q5：JS2 可以檢測多小的物體？
A：20 mm 型可檢測 Φ30 mm 以上不透明物；40 mm 型可檢測 Φ50 mm 以上不透明物。

Q6：JS2 系列有 NPN 與 PNP 輸出嗎？
A：有。JS2-T2M、JS2-T4M 為 NPN；JS2-T2MPN、JS2-T4MPN 為 PNP，主單元皆具兩組開集極輸出。

Q7：JS2 系列的 SCF 功能是什麼？
A：SCF 為自我檢查功能，可監視感測器動作狀態；發生異常並亮起 FAIL 指示燈時，控制輸出會切換為 OFF。

Q8：JS2 系列可以做 L 型或 U 型配置嗎？
A：可以。可搭配 JS2-V 角落單元與 JS2-F 可撓單元，建立 L 型、U 型或其他轉折檢測區域。

Q9：JS2 系列可以避免相鄰感測器互相干擾嗎？
A：可以。系列具相互干擾防止功能，可透過 Master／Slave 同步配線控制兩組感測器。

Q10：JS2 系列適合哪些應用？
A：適合需要大範圍或非直線檢測區域的設備，例如加工機周邊物體進入檢測及大型自動化設備的區域檢測。
