TAKEX_NT100(P)

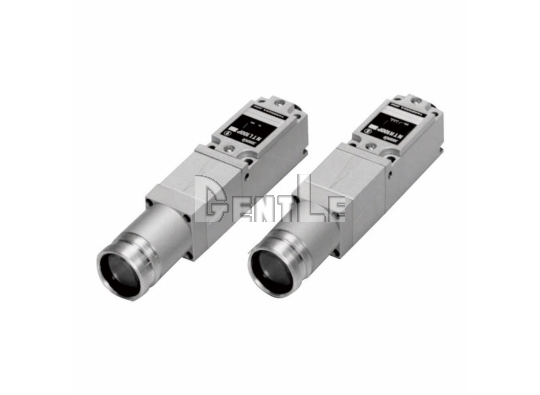

100 m 長距離透過型冷材檢出感測器

NT100(P) 系列為鋼鐵與重工業用長距離透過型冷材檢出感測器，由投光器與受光器相對安裝進行材料有無及通過檢測，檢測距離可達 100 m，可檢出 Φ28 mm 以上物體。
系列採高功率紅外線投光設計，具備三段受光量顯示，可協助長距離光軸調整與受光餘裕確認，投光器並具發光監視功能。NT100 採 DC12～24V 電源與 NPN 開集極輸出，反應時間 5 ms 以下；NT100P 採 AC100～240V 電源與繼電器輸出，反應時間 20 ms 以下。
兩款皆可切換受光時動作與遮光時動作，採堅固鋅壓鑄外殼及 IP66 防護，適合鋼鐵生產線及重工業設備的長距離鋼材檢測。

產品特點

100 m 長距離鋼材檢測：採高功率透過型光學系統，投光器與受光器之間的檢測距離可達 100 m，能檢出 Φ28 mm 以上物體。
兩種電源與輸出選擇：NT100 採 DC12～24V 與 NPN 開集極輸出；NT100P 採 AC100～240V 與繼電器輸出，可依設備控制系統選型。
三段受光量顯示：受光器具備三段受光量顯示，可確認長距離檢測時的受光餘裕，協助進行投光器與受光器的光軸調整。
投光狀態監視功能：投光器內建發光監視功能，當投光因異常而停止時可輸出監視訊號，方便設備掌握投光狀態。
堅固外殼與 IP66 防護：採符合 DIN 規格的鋅壓鑄外殼，防護等級為 IP66，可因應鋼鐵與重工業設備中的粉塵及較嚴苛使用環境。

產品規格

規格補充說明

NT100 與 NT100P 的檢測距離皆為 100 m，最小檢出物體皆為 Φ28 mm，主要選型差異為操作電源、控制輸出及反應時間。
NT100 採 DC12～24V 與 NPN 開集極輸出，反應時間 5 ms 以下；NT100P 採 AC100～240V 與繼電器輸出，反應時間 20 ms 以下。
100 m 長距離安裝時需確實對準投光器與受光器，可利用三段受光量顯示確認受光餘裕；需要協助尋找投光中心時，可搭配 CLR3 光軸檢查器。

問與答

Q1：NT100(P) 系列是什麼產品？
A：NT100(P) 系列是鋼鐵與重工業用透過型冷材檢出感測器，由投光器與受光器組成，可進行長距離鋼材有無及通過檢測。

Q2：NT100(P) 系列有哪些現行型號？
A：現行型號包含 NT100 與 NT100P，兩款檢測距離皆為 100 m，主要差異為操作電源、控制輸出及反應時間。

Q3：NT100(P) 系列的最大檢測距離是多少？
A：NT100 與 NT100P 的檢測距離皆為 100 m。

Q4：最小可以檢出多大的物體？
A：兩款皆可檢出 Φ28 mm 以上物體。

Q5：NT100 與 NT100P 有什麼差別？
A：NT100 使用 DC12～24V 電源與 NPN 開集極輸出，反應時間 5 ms 以下；NT100P 使用 AC100～240V 電源與繼電器輸出，反應時間 20 ms 以下。

Q6：可以切換受光時動作與遮光時動作嗎？
A：可以，NT100 與 NT100P 均可透過受光器內部開關切換受光時動作或遮光時動作。

Q7：如何確認 100 m 距離的光軸是否對準？
A：受光器具備三段受光量顯示，可利用受光強度確認光軸位置與受光餘裕；也可搭配 CLR3 光軸檢查器協助調整。

Q8：投光器可以監視發光狀態嗎？
A：可以，投光器具備發光監視功能，當投光因異常而停止時，可輸出監視訊號供設備判斷。

Q9：NT100(P) 系列的使用環境與防護等級為何？
A：使用環境溫度為 -25～+55°C，防護等級為 IP66，並採堅固鋅壓鑄外殼。

Q10：NT100(P) 系列適合哪些應用？
A：適合鋼鐵廠及重工業設備中的長距離鋼材有無、通過與到位確認，尤其適用於投光器與受光器需大間距安裝的生產線。
