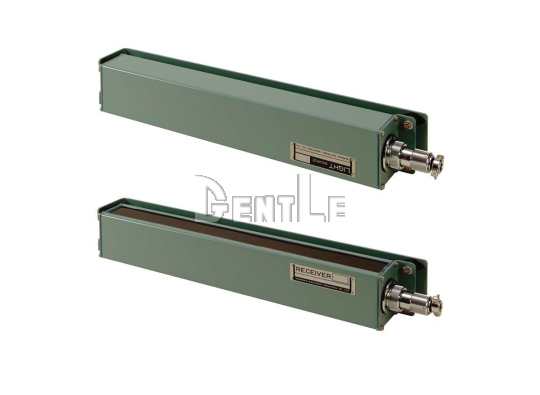

TAKEX SWD55 單孔鋼捲沖孔檢出感測器

• Φ8 mm 單孔檢出：專為鋼捲焊接部位的單一沖孔檢測設計，最小可檢出 Φ8 mm 孔徑，適合連續鋼板製程中的焊接點辨識。
• 300 mm 面域檢測：投光器與受光器形成 300 mm 有效檢測寬度，可在鋼捲連續移動過程中檢出通過檢測區域的定位沖孔。
• 30 倍以上動作餘裕：投光與受光迴路具 30 倍以上動作餘裕，即使鏡片有輕微髒污，仍可維持足夠的檢測餘裕。
• 光軸調整指示：投光器與受光器內建專用光軸調整機構，光軸正確對準時指示燈會亮起，方便進行安裝校正。
• 雙輸出與單次輸出功能：SWD55B 專用控制器提供繼電器與 NPN 開集極輸出，並具 0.1～1 秒可調單次輸出，可配合後續設備控制。

Q1：SWD55 是什麼產品？
A：SWD55 是鋼捲單孔沖孔檢出感測器，用於檢測連續行進鋼板焊接部位所設置的定位沖孔，以辨識焊接點通過位置。

Q2：SWD55 可以檢測多小的沖孔？
A：最小可檢出 Φ8 mm 沖孔。

Q3：SWD55 可以判別兩個沖孔嗎？
A：不可以。SWD55 為單一沖孔專用型；需要辨識單孔與雙孔時，應使用 SWD60 系列。

Q4：SWD55 的有效檢測寬度是多少？
A：有效檢測寬度為 300 mm，可在此檢測區域內確認鋼捲上的沖孔。

Q5：投光器與受光器的安裝距離是多少？
A：SWD55L 與 SWD55R 之間需保持 400～1000 mm，鋼捲與投光器、受光器之間則各需至少 200 mm。

Q6：SWD55 如何進行光軸調整？
A：投光器與受光器內建專用光軸調整機構，當光軸正確對準時指示燈會亮起，可協助完成安裝校正。

Q7：鏡片輕微髒污會影響檢測嗎？
A：投光與受光迴路具 30 倍以上動作餘裕，可降低輕微鏡片髒污造成的影響；實際使用仍應依環境定期確認鏡片狀態。

Q8：SWD55B 提供哪些輸出？
A：SWD55B 提供 1c 繼電器輸出與 NPN 開集極輸出，並採單次輸出方式。

Q9：SWD55 的單次輸出時間可以調整嗎？
A：可以，SWD55B 的單次輸出時間可在 0.1～1 秒範圍內調整，反應時間為 25 ms 以下。

Q10：SWD55 適合哪些應用？
A：主要適合鋼鐵連續生產線中的鋼捲焊接點辨識，透過檢出焊接部位預先設置的沖孔，提供後續設備進行製程切換或控制。
