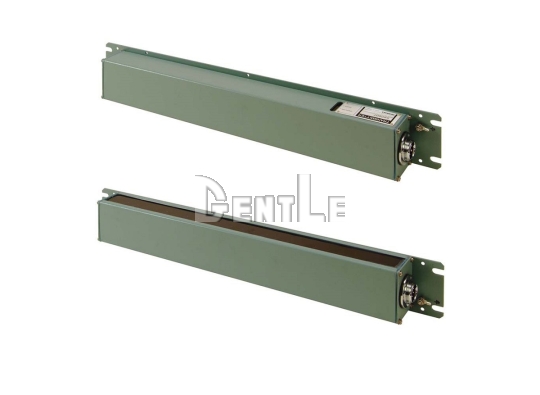

TAKEX SWD60 單孔／雙孔鋼捲沖孔檢出感測器

• 單孔與雙孔自動判別：同一套感測系統即可辨識鋼捲上的單孔與雙孔，並分別產生對應控制輸出，方便後續設備依沖孔類型進行製程控制。
• 470 mm 寬幅檢測：標準受光器有效檢測寬度為 470 mm，投光器與受光器可相隔 250～1000 mm，建議安裝距離為 500 mm。
• 受光餘裕確認功能：完全受光時會自動將受光器放大倍率降低至一般沖孔檢測時的約十分之一，若仍能穩定受光，安全指示燈會亮起，表示具 10 倍以上受光餘裕。
• 完整自我檢查功能：投光器可監視發光是否正常，受光器則可利用外部訊號執行動作檢查，並透過安全與警報輸出協助掌握感測系統狀態。
• 高溫環境防護選擇：投光器與受光器皆具 IP66 防護，可選配氣洗裝置或水冷套；搭配水冷時，使用環境溫度最高可達 +80°C。

Q1：SWD60 是什麼產品？
A：SWD60 是鋼捲沖孔檢出感測器，用於辨識連續行進鋼板焊接部位所設置的沖孔，可由同一套感測系統判別單孔與雙孔。

Q2：SWD60 可以分辨單孔與雙孔嗎？
A：可以。SWD60 可辨識單孔與雙孔，SWD60B 控制器並分別提供兩種檢出結果的獨立控制輸出。

Q3：SWD60 的有效檢測寬度是多少？
A：搭配標準 SWD60R 受光器時，有效檢測寬度為 470 mm。

Q4：投光器與受光器的安裝距離是多少？
A：可安裝於 250～1000 mm 距離，建議投光器與受光器間距為 500 mm。

Q5：鋼板寬度小於 470 mm 時可以使用嗎？
A：可以，可選用 SWD60RE 邊緣處理受光器，邊緣處理時有效檢測寬度為 390 mm，適合板寬小於標準檢測範圍的設備。

Q6：SWD60 如何確認光軸是否正確？
A：完全受光時，受光器會自動將放大倍率降低至一般沖孔檢測時的約十分之一；若此時仍能完全受光，安全指示燈會亮起，可用來確認光軸及受光餘裕。

Q7：SWD60 有哪些自我檢查功能？
A：投光器可監視發光狀態，受光器可透過外部訊號執行動作檢查，系統也能確認受光餘裕，並提供安全及警報輸出。

Q8：SWD60B 提供哪些控制輸出？
A：單孔與雙孔各提供 1c 繼電器輸出及 NPN 開集極輸出；繼電器反應時間為 30 ms 以下，NPN 輸出為 3 ms 以下。

Q9：SWD60 可以使用在高溫環境嗎？
A：投光器與受光器一般可在 -25～+55°C 環境使用，加裝 WJ60E 水冷套時最高可對應 +80°C，並具 IP66 防護。

Q10：SWD60 適合哪些應用？
A：主要適合連續鋼板與鋼捲生產線的焊接點辨識，可利用單孔或雙孔的不同檢出結果，提供後續設備進行製程切換、分流或控制。
