大容量電源感測器控制器
| 項目 | 規格 |
|---|---|
| 產品類型 | 感測器控制器／感測器電源供應單元 |

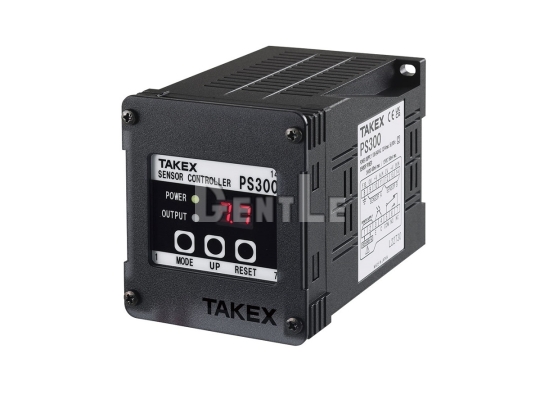

| 型號 | PS300 |
| 操作電源 | AC100 ~ 240V ±10%，50／60Hz |
| 消耗功率 | 16W、38VA |
| 感測器輸入 | 2 組 |
| 輸入方式 | NPN 開集極或 PNP 開集極，可選擇 |
| 有效輸入準位 | 低準位／高準位，可個別設定 |
| 最小輸入時間 | 0.5 ms |
| 動作模式 | 與邏輯、時脈與邏輯 |
| 計時模式 | 開啟延遲、關閉延遲、單次輸出、無計時 |
| 計時設定範圍 | 0.0 ~ 9.9 秒 |
| NPN 控制輸出 | NPN 開集極輸出，光耦合器隔離 |
| NPN 輸出額定 | DC30V、100mA 以下 |
| NPN 輸出殘留電壓 | 1.5V 以下 |
| NPN 輸出反應時間 | 1 ms 以下 |
| 繼電器輸出 | 1c |
| 繼電器輸出額定 | AC250V、2A 以下 |
| 繼電器輸出反應時間 | 10 ms 以下 |
| 感測器供電 | DC24V／DC12V 可切換 |
| DC24V 感測器供電 | DC24V ±10%，400mA 以下 |
| DC12V 感測器供電 | DC12V ±10%，150mA 以下 |
| 數值顯示 | 2 位數紅色七段顯示器 |
| 電源指示 | 綠色 |
| 動作指示 | 橙色 |
| 外殼材質 | 聚碳酸酯 |
| 端子台護蓋材質 | 聚碳酸酯 |
| 使用環境溫度 | -10 ~ +55°C，避免結冰 |
| 使用環境濕度 | 35 ~ 85% RH，避免結露 |
| 防護等級 | IP20 |
| 重量 | 約 260 g |
規格補充說明
Q1：PS300 是什麼產品？
A：PS300 是整合感測器電源供應、雙感測器輸入、簡易邏輯、計時功能與控制輸出的感測器控制器。
Q2：PS300 可以同時連接幾組感測器？
A：具備 2 組感測器輸入，可利用兩個感測訊號建立與邏輯或時脈與邏輯控制條件。
Q3：PS300 可以連接 NPN 與 PNP 感測器嗎？
A：可以。輸入可選擇 NPN 或 PNP 開集極方式，但兩組輸入的 NPN／PNP 類型需使用相同設定。
Q4：PS300 可以連接二線式感測器嗎？
A：可以，可連接符合殘留電壓 4V 以下、漏電流 1mA 以下及負載電流 15mA 以上條件的直流二線式感測器。
Q5：PS300 可以為感測器供電嗎？
A：可以。可選擇 DC24V 或 DC12V 感測器電源，DC24V 時最大供應 400mA，DC12V 時最大供應 150mA。
Q6：PS300 有哪些控制輸出？
A：同時具備 NPN 開集極輸出與 1c 繼電器輸出，可依設備輸入條件選擇使用。
Q7：PS300 的 NPN 輸出反應速度是多少？
A：NPN 開集極輸出的反應時間為 1 ms 以下；繼電器輸出的反應時間則為 10 ms 以下。
Q8：PS300 有哪些計時功能？
A：可設定開啟延遲、關閉延遲、單次輸出或不使用計時功能，設定範圍為 0.0～9.9 秒。
Q9：PS300 可以不用 PLC 做簡易感測控制嗎？
A：可以。PS300 內建兩組感測器輸入的簡易邏輯與計時設定，可直接建立部分基本控制條件，減少為簡單延遲或訊號組合而修改 PLC 程式的需求。
Q10：PS300 如何安裝？
A：可安裝於 35 mm DIN 軌道，也可使用 M4 螺絲固定。產品防護等級為 IP20，適合安裝於室內控制盤等環境。
