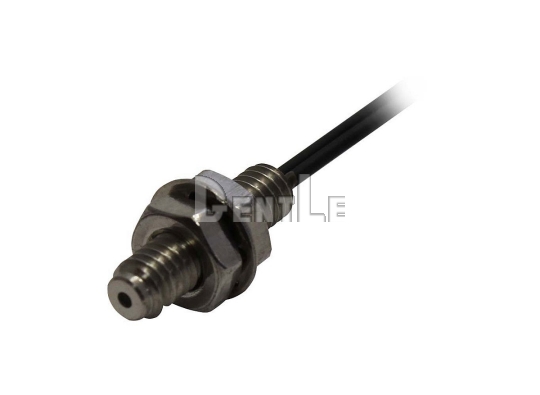

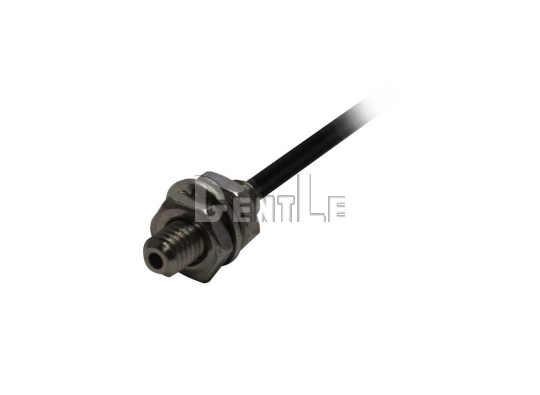

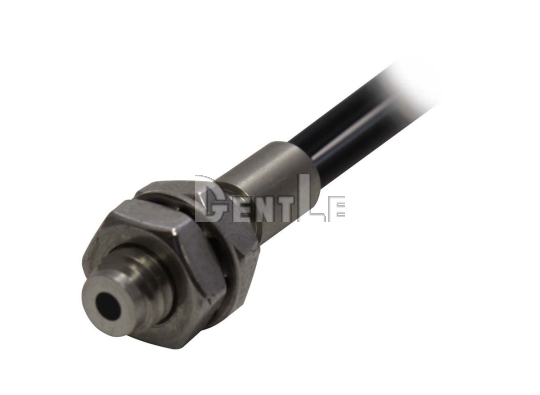

R1 柔軟螺牙型反射光纖單元
| 項目 | 規格 |
|---|---|
| 型號 | FR194YBC FR19YBC FR5YBC FR7YBC |
| 產品類型 | 柔軟螺牙型反射光纖單元 |
| 檢測方式 | 反射型 |
| 環境特性 | 常溫 |
| 前端形狀 | 螺牙型 |
| 主要特性 | 柔軟光纖、R1 小彎曲半徑 |
| 光纖長度 | 2 m，自由裁切 |
| 允許彎曲半徑 | R1 |
| 使用環境溫度 | −30 ~ +70°C |
| 光纖外皮材質 | 聚乙烯 |
| 光纖芯線材質 | 塑膠 |
| 螺牙部鎖緊扭力 | 0.8 N·m 以下 |
| 前端尺寸 | FR194YBC：M4 螺牙型 FR19YBC：M3 螺牙型短前端 FR5YBC：M6 P=1 螺牙型 FR7YBC：M6 P=0.75 螺牙型短前端 |
| 光纖線徑 | FR194YBC：Φ1.0 mm FR19YBC：Φ1.0 mm FR5YBC：Φ2.2 mm FR7YBC：Φ2.2 mm |
| 光纖芯線 | FR194YBC：Φ0.5 mm 多芯 FR19YBC：Φ0.5 mm 多芯 FR5YBC：Φ1.0 mm × 2 FR7YBC：Φ1.0 mm × 2 |
| 標準檢測物 | FR194YBC：25 × 25 mm 白色畫紙 FR19YBC：25 × 25 mm 白色畫紙 FR5YBC：200 × 200 mm 白色畫紙 FR7YBC：200 × 200 mm 白色畫紙 |
規格補充說明
Q1：TAKEX FR194YBC、FR19YBC、FR5YBC、FR7YBC 是什麼產品？
A：四款皆為 R1 柔軟螺牙型反射光纖單元，可利用物體反射光進行單側有無與位置檢測。
Q2：這四款最大的共同特色是什麼？
A：共同特色為 R1 最小彎曲半徑，可在狹小設備空間內進行較小半徑的光纖轉向與配線。
Q3：FR194YBC 的前端尺寸是多少？
A：FR194YBC 採 M4 螺牙型前端。
Q4：FR19YBC 的特色是什麼？
A：FR19YBC 採 M3 螺牙型短前端、φ1.0 mm 光纖線與 R1 彎曲半徑，適合小型安裝空間。
Q5：FR5YBC 的前端規格是多少？
A：FR5YBC 採 M6 P=1 螺牙型前端，搭配 R1 柔軟光纖。
Q6：FR7YBC 與 FR5YBC 有什麼差別？
A：兩款皆為 M6 柔軟反射光纖，但 FR7YBC 採 P=0.75 短前端與 φ2.5 mm 檢測頭；FR5YBC 則採 M6 P=1 螺牙結構。
Q7：FR7YBC 的最大檢測距離是多少？
A：FR7YBC 現行規格的最大檢測距離為 750 mm，實際檢測能力仍會依搭配的光纖放大器與檢測條件而異。
Q8：這四款光纖長度是多少？
A：四款皆配置 2 m 自由裁切光纖，可依設備實際配線需求調整長度。
Q9：這四款的使用環境溫度是多少？
A：使用環境溫度皆為 −30～+70°C。
Q10：應如何選擇這四款型號？
A：可先依設備安裝螺牙尺寸選擇 M3、M4 或 M6，再依是否需要短前端、光纖線徑及檢測距離需求確認適合型號。
