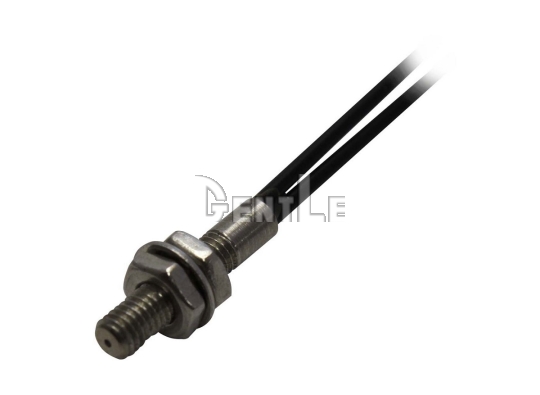

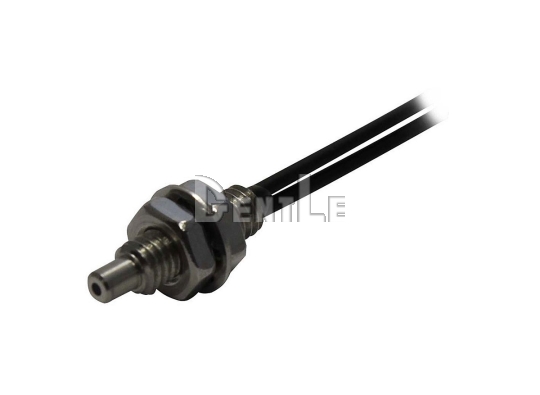

R4 柔軟螺牙型反射光纖單元
| 項目 | 規格 |
|---|---|
| 型號 | FR84YBC FR8YBC |
| 產品類型 | 柔軟螺牙型反射光纖單元 |
| 檢測方式 | 反射型 |
| 環境特性 | 常溫 |
| 前端形狀 | 螺牙型 |
| 主要特性 | 柔軟光纖、R4 小彎曲半徑 |
| 光纖線徑 | Φ1.25 mm |
| 光纖長度 | 2 m，自由裁切 |
| 允許彎曲半徑 | R4 |
| 使用環境溫度 | −30 ~ +70°C |
| 光纖外皮材質 | 聚乙烯 |
| 光纖芯線材質 | 塑膠 |
| 螺牙部鎖緊扭力 | 0.8 N·m 以下 |
| 前端尺寸 | FR84YBC：M4 螺牙型 FR8YBC：M3 螺牙型 |
| 光纖芯線 | FR84YBC：Φ0.25 mm × 8 FR8YBC：Φ0.25 mm |
| 標準檢測物 | FR84YBC：50 × 50 mm 白色畫紙，搭配 F70R FR8YBC：25 × 25 mm 白色畫紙，搭配 F70R |
| 最小檢測物 | Φ0.015 mm，部分放大器條件除外 |
規格補充說明
Q1：TAKEX FR84YBC、FR8YBC 是什麼產品？
A：兩款皆為 R4 柔軟螺牙型反射光纖單元，可利用物體表面的反射光進行有無與位置檢測。
Q2：FR84YBC 與 FR8YBC 有什麼主要差別？
A：主要差別為前端尺寸。FR84YBC 採 M4 螺牙型前端，FR8YBC 則採更小型的 M3 螺牙型前端。
Q3：FR84YBC 的允許彎曲半徑是多少？
A：FR84YBC 的允許彎曲半徑為 R4。
Q4：FR8YBC 的允許彎曲半徑是多少？
A：FR8YBC 同樣採 R4 小彎曲半徑柔軟光纖。
Q5：FR8YBC 的最大檢測距離是多少？
A：FR8YBC 最大檢測距離為 70 mm；搭配 F85RN 長距離模式時為 70 mm。
Q6：兩款的光纖線徑是多少？
A：FR84YBC、FR8YBC 的光纖線徑皆為 φ1.25 mm。
Q7：兩款的光纖長度是多少？
A：兩款光纖長度皆為 2 m，並可依設備實際配線需求自由裁切。
Q8：FR84YBC、FR8YBC 的使用環境溫度是多少？
A：兩款的使用環境溫度皆為 −30～+70°C。
Q9：FR8YBC 可以搭配哪些光纖放大器？
A：可搭配 F2R、F70、F80R、F85RN 光纖放大器，檢測距離會依搭配型號與運轉模式而不同。
Q10：FR84YBC、FR8YBC 適合哪些設備？
A：適合需要 M3 或 M4 螺牙安裝、R4 小彎曲半徑、細徑光纖配線及單側反射檢測的緊湊型自動化設備。
