前視廣域反射型光纖單元

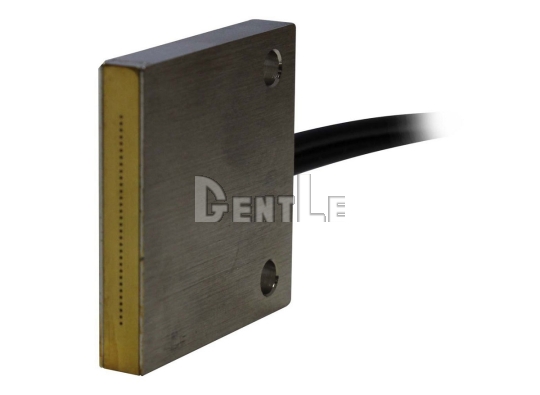

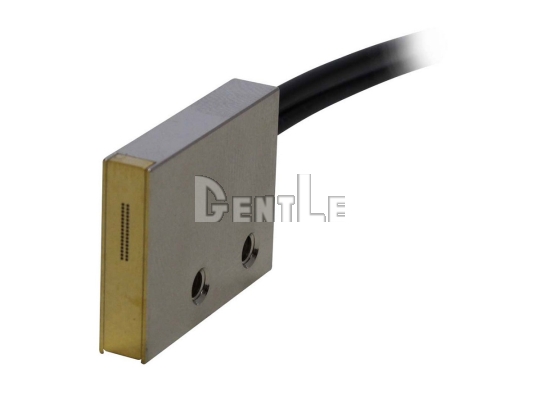

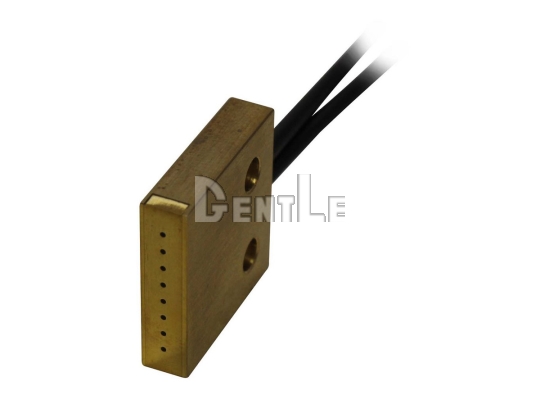

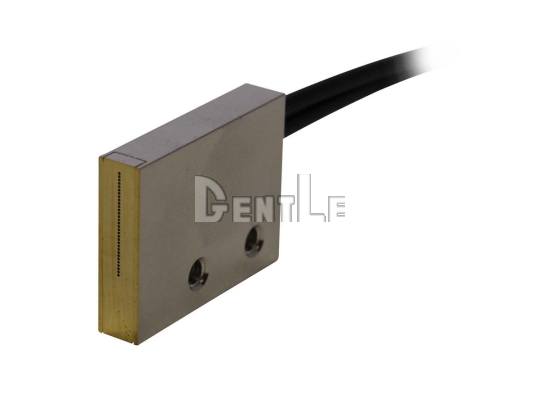

TAKEX FRL702BC、FRL732BC、FRL78BC、FRL7W16BC 為前視廣域反射型光纖單元，透過較寬的檢測區域進行物體有無與位置判斷，可降低單點反射檢測對工件位置偏移的敏感度。
四款提供不同檢測寬度：FRL702BC 為 20.4 mm、FRL78BC 為 14 mm、FRL732BC 為 11.1 mm、FRL7W16BC 為 5.5 mm，可依目標物尺寸與所需檢測範圍選型。
系列採反射型單側配置，不需於工件另一側設置對向光纖頭，適合需要廣域受光範圍、工件通過檢測及位置容許度較大的自動化設備。

產品特點

產品規格

項目	規格
型號	FRL702BC FRL732BC FRL78BC FRL7W16BC
產品類型	前視廣域反射型光纖單元
檢測方式	反射型
前端特性	廣域型
主要特性	廣域檢測寬度
光纖長度	2 m，自由裁切
光纖線徑	Φ2.2 mm
允許彎曲半徑	R30
使用環境溫度	−30 ~ +70°C
光纖外皮材質	聚乙烯
光纖芯線材質	塑膠
檢測寬度	FRL702BC：20.4 mm FRL732BC：11.1 mm FRL78BC：14 mm FRL7W16BC：5.5 mm
標準檢測物	FRL702BC：100 × 100 mm 白色畫紙 FRL732BC：100 × 100 mm 白色畫紙 FRL78BC：200 × 200 mm 白色畫紙 FRL7W16BC：100 × 100 mm 白色畫紙

規格補充說明

檢測寬度選擇：FRL702BC 的 20.4 mm 檢測寬度最大，其次為 FRL78BC 14 mm、FRL732BC 11.1 mm、FRL7W16BC 5.5 mm。
廣域反射檢測：系列利用較寬的投受光區域進行反射檢測，適合工件位置可能在一定範圍內變動的設備配置。
檢測條件：實際檢測距離與穩定性會依型號、光纖放大器、工件材質、顏色、表面狀態及安裝條件而有所不同。

問與答

Q1：TAKEX FRL702BC、FRL732BC、FRL78BC、FRL7W16BC 是什麼產品？
A：四款皆為廣域反射型光纖單元，可利用較寬的檢測區域進行物體有無與位置判斷。

Q2：這四款最大的差別是什麼？
A：主要差別是檢測寬度，分別提供 20.4 mm、14 mm、11.1 mm 與 5.5 mm。

Q3：哪一款的檢測寬度最大？
A：FRL702BC 最大，檢測寬度為 20.4 mm。

Q4：FRL78BC 的檢測寬度是多少？
A：FRL78BC 的檢測寬度為 14 mm。

Q5：FRL732BC 的檢測寬度是多少？
A：FRL732BC 的檢測寬度為 11.1 mm。

Q6：FRL7W16BC 的檢測寬度是多少？
A：FRL7W16BC 的檢測寬度為 5.5 mm。

Q7：FRL7W16BC 的最大檢測距離是多少？
A：FRL7W16BC 最大檢測距離為 450 mm，實際檢測條件仍會依搭配的光纖放大器與檢測物而改變。

Q8：廣域反射型光纖和一般反射型有什麼不同？
A：廣域型具有較寬的檢測區域，可涵蓋較大的工件範圍，對一定程度的位置偏移具有較大的檢測範圍。

Q9：這四款需要在工件兩側安裝光纖嗎？
A：不需要。採反射型配置，投光與受光位於工件同一側。

Q10：應如何選擇這四款型號？
A：可優先依工件尺寸及所需檢測寬度選擇；需要較大檢測區域可選 FRL702BC，較小範圍則可依序評估 FRL78BC、FRL732BC 或 FRL7W16BC。
