M3 螺牙透過型光纖單元

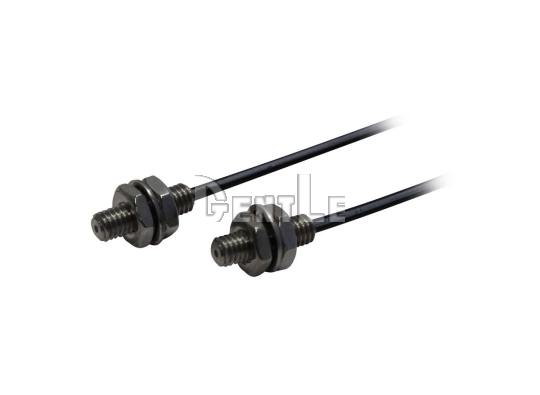

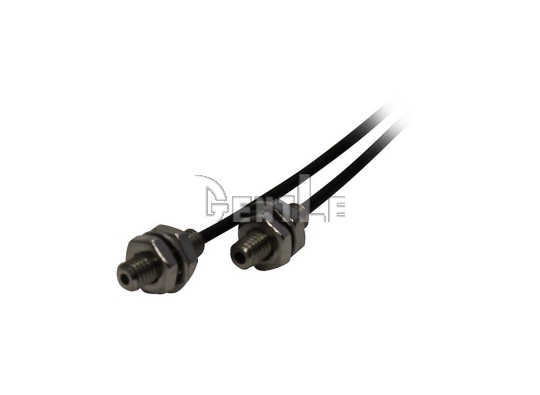

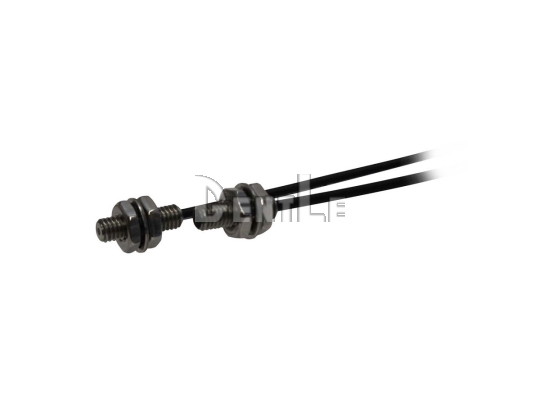

TAKEX FT108BC、FT8BC、FT8EBC 為 M3 螺牙型透過式光纖單元，皆採 2 m 自由裁切光纖，可依設備的檢測距離、光纖尺寸與安裝需求選擇適合型號。
FT108BC 為一般用途型，最大檢測距離 3,300 mm；FT8BC 為長距離細徑型，最大檢測距離 900 mm；FT8EBC 為細徑低成本型，最大檢測距離 1,200 mm。
三款皆適用 F2R、F70、F80R、F85RN 光纖放大器，M3 螺牙部鎖緊扭力為 0.8 N·m 以下。其中 FT8BC、FT8EBC 皆採 φ1.25 mm 細徑光纖線，可依芯線尺寸與允許彎曲半徑進一步選型。

產品特點

產品規格

項目	規格
型號	FT108BC FT8BC FT8EBC
產品類型	M3 螺牙透過型光纖單元
檢測方式	透過型
環境特性	常溫
前端形狀	螺牙型
前端尺寸	M3
光纖長度	2 m，自由裁切
主要特性	FT108BC：一般用途型 FT8BC：長距離、細徑型 FT8EBC：細徑、低成本型
最大檢測距離	FT108BC：3,300 mm FT8BC：900 mm FT8EBC：1,200 mm
適用光纖放大器	F2R、F70、F80R、F85RN
螺牙部鎖緊扭力	0.8 N·m 以下

規格補充說明

型號定位差異：FT108BC 為一般用途 M3 螺牙型；FT8BC 為長距離、Φ1.25 mm 細徑型；FT8EBC 則為 Φ1.25 mm 細徑低成本型。
FT8BC／FT8EBC 光纖差異：兩款光纖線徑皆為 Φ1.25 mm，但 FT8BC 芯線徑為 Φ0.5 mm、允許彎曲半徑 R15；FT8EBC 芯線徑為 Φ0.75 mm、允許彎曲半徑 R20。
放大器搭配：三款均列有 F2R、F70、F80R、F85RN 光纖放大器；FT8BC、FT8EBC 的詳細檢測距離會依放大器型號與運轉模式而不同。

問與答

Q1：TAKEX FT108BC、FT8BC、FT8EBC 是什麼產品？
A：三款皆為 M3 螺牙型透過式光纖單元。

Q2：FT108BC 的主要特色是什麼？
A：FT108BC 為 M3 螺牙一般用途型，最大檢測距離為 3,300 mm。

Q3：FT8BC 的主要特色是什麼？
A：FT8BC 為 M3 螺牙長距離細徑型，最大檢測距離為 900 mm，光纖線徑為 φ1.25 mm。

Q4：FT8EBC 的主要特色是什麼？
A：FT8EBC 為 M3 螺牙細徑低成本型，最大檢測距離為 1,200 mm，光纖線徑為 φ1.25 mm。

Q5：三款的光纖長度是多少？
A：FT108BC、FT8BC、FT8EBC 均採 2 m 自由裁切光纖。

Q6：三款可以搭配哪些光纖放大器？
A：均適用 F2R、F70、F80R、F85RN 光纖放大器。

Q7：FT8BC 與 FT8EBC 的光纖芯線有什麼差別？
A：FT8BC 芯線徑為 φ0.5 mm；FT8EBC 芯線徑為 φ0.75 mm。

Q8：FT8BC 與 FT8EBC 的彎曲半徑是多少？
A：FT8BC 的允許彎曲半徑為 R15，FT8EBC 為 R20。

Q9：FT8BC、FT8EBC 的使用環境溫度是多少？
A：兩款均為 −30～+70°C。

Q10：三款的 M3 螺牙鎖緊扭力是多少？
A：螺牙部鎖緊扭力應控制在 0.8 N·m 以下。
