在精密器材領域中，有時會聽到「PU快速接頭」一詞，究竟PU快速接頭是什麼？規格又如何？本文就帶您一次看PU快速接頭的規格、原理及安裝方式等，幫助您可以正確安裝PU快速接頭，並確保整個氣動系統的密封性、穩定性及安全性，避免因安裝不當而引發漏氣或噴管。

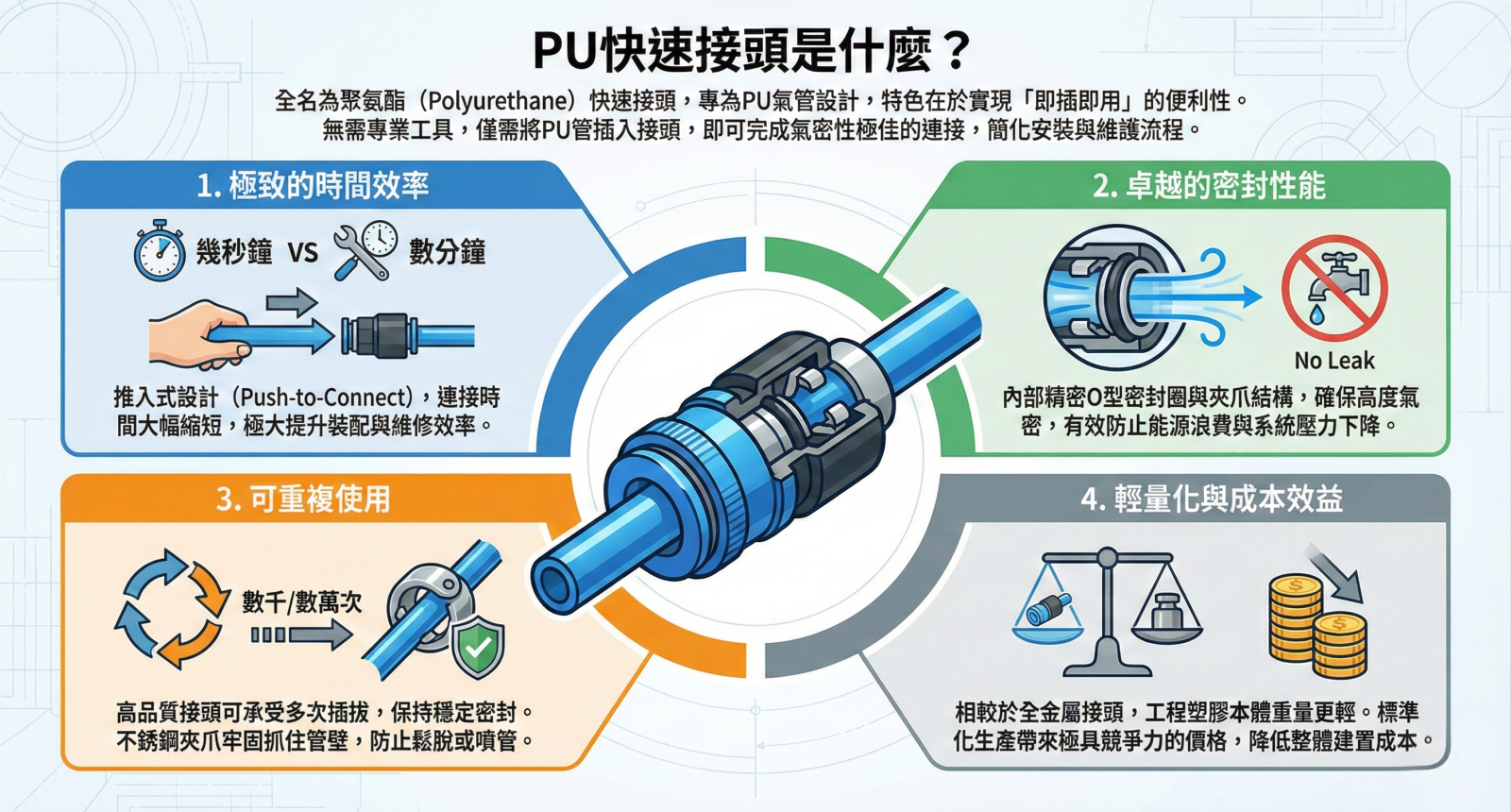

PU快速接頭是什麼?
PU快速接頭，全名為聚氨酯 (Polyurethane) 快速接頭，是專為PU氣管設計的連接元件，特色在於實現「即插即用」的便利性，操作者無需任何專業工具，僅需將PU管插入接頭，即可完成氣密性極佳的連接，大幅簡化了安裝與維護流程，PU快速接特點包含以下：
極致的時間效率
傳統的螺紋或束環接頭需要使用扳手等工具進行鎖固，耗時費力。PU快速接頭的推入式設計 (Push-to-Connect) 將連接時間從數分鐘縮短至幾秒鐘，極大提升了裝配與維修效率。
卓越的密封性能
內部精密的O型密封圈與夾爪結構，確保在PU管正確安裝後，即使在標準工作壓力下也能維持高度氣密，有效防止能源浪費與系統壓力下降。
可重複使用
高品質的PU快速接頭能夠承受數千甚至數萬次的插拔操作，同時保持穩定的密封效果。內部的不銹鋼夾爪能牢固抓住管壁，有效防止因震動或壓力波動造成的鬆脫或噴管意外。
輕量化與成本效益
相較於全金屬接頭，工程塑膠本體的PU快速接頭重量更輕，有助於設備的輕量化設計。標準化生產帶來了極具競爭力的價格，降低了整體建置成本。
.png)
PU快速接頭的原理＆規格
PU快速接頭能實現快速連接與可靠密封，主要是內部三大核心組件的協同作用，釋放環 (Release Ring)、夾爪 (Collet) 與 密封圈 (O-ring) 共同構成自鎖與密封組合。
內部運作原理
- 夾爪
- 材質：通常由不銹鋼製成，具備優良的彈性與硬度。
- 功能：夾爪內部有多個向內的銳利齒牙，當PU管插入時，這些齒牙會順勢張開；當試圖向外拉動PU管時，齒牙會因反作用力而更深地嵌入管壁，產生強大的抓附力，從而防止管子脫落或在高壓下噴出。
- O-ring 密封圈
- 材質：普遍使用丁腈橡膠 (NBR) ，具備良好的耐油性與彈性，適用於一般空氣介質。在特殊應用中，也可能使用氟橡膠 (FKM/Viton) 等耐高溫或耐化學腐蝕的材質。
- 功能：當PU管被完全插入、穿過夾爪後，會與位於接頭內部的O-ring緊密貼合。O-ring的彈性會填補管壁與接頭內壁之間的微小間隙，形成一道氣密屏障，徹底杜絕氣體洩漏。
- 釋放環
- 材質：通常為工程塑膠，設計有易於按壓的環狀或橢圓形狀。
- 功能：當使用者需要拔出PU管時，只需均勻地向內按壓釋放環，釋放環會推動夾爪張開，解除對管壁的鎖定，此時即可輕鬆將PU管拔出。
規格解析
- 氣管外徑：決定了接頭的快插端口尺寸，必須與所使用的PU管外徑完全匹配。
- 常見公制尺寸：4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm。
- 選型關鍵：尺寸不符會直接導致安裝失敗(插不進)或嚴重漏氣(太鬆)。例如，6mm外徑的PU管必須使用標示為6mm的PU快速接頭。
- 螺牙規格：適用於一端為快插、另一端為螺紋的接頭，用於將接頭鎖固在設備(如氣壓缸、電磁閥)的牙孔上。
- 常見牙型：
- PT (RC)：公制錐形管用螺紋，是亞洲地區最常見的規格。
- NPT：美制錐形管用螺紋，在北美地區較為普遍。
- G (BSPP)：歐規直管平行螺紋，通常需要墊片來密封。
- 常見尺寸：1/8", 1/4", 3/8", 1/2"。
- 選型關鍵：螺牙的類型與尺寸必須與設備端的牙孔完全一致，否則無法鎖固或導致漏氣。
PU快速接頭的安裝6步驟
正確的安裝程序是預防PU快速接頭漏氣最有效的方法，整個過程可分為「快插端安裝」與「螺牙端安裝」兩大部分。

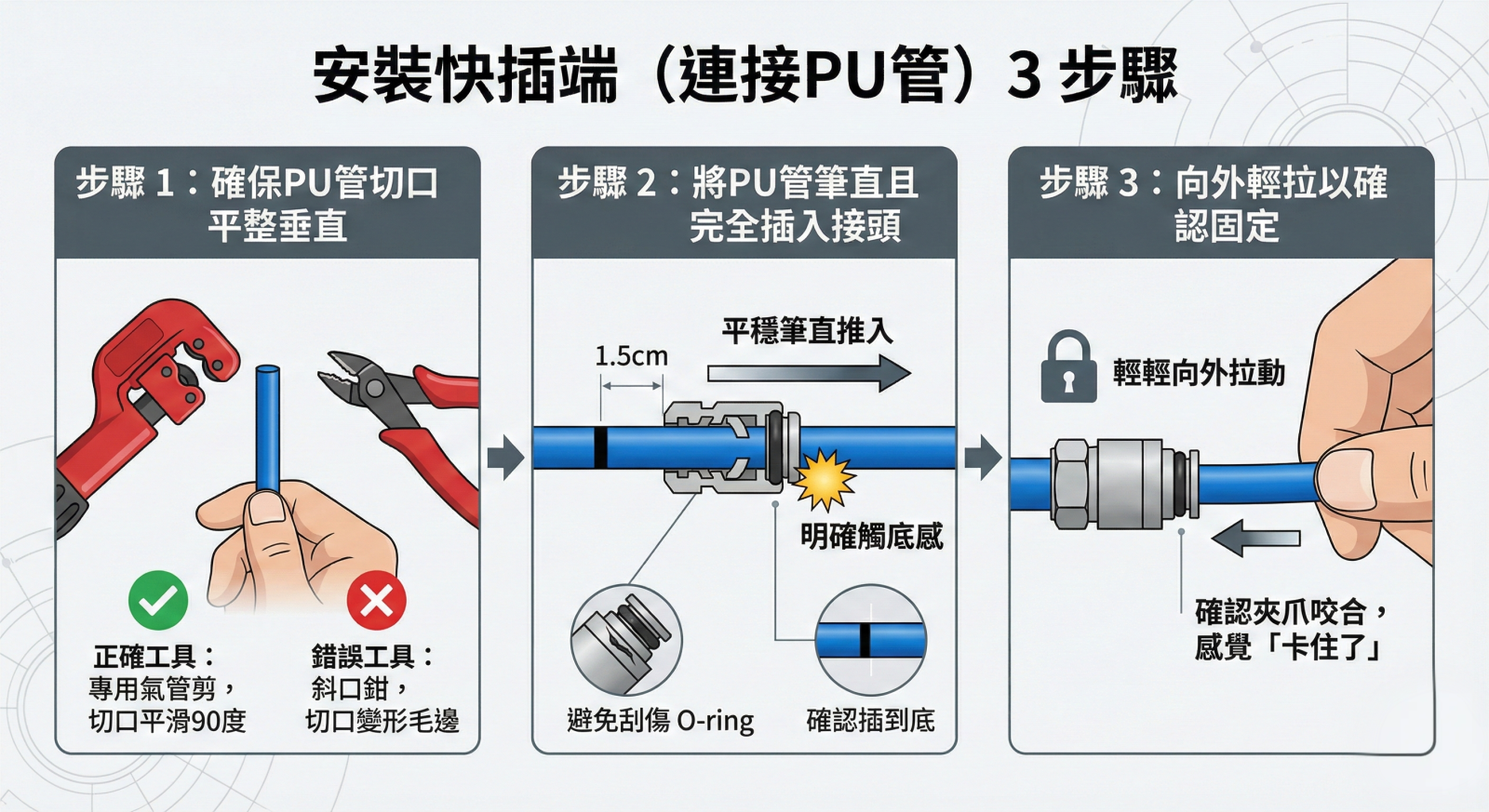

1. 安裝快插端 (連接PU管) 步驟
步驟一、確保PU管切口平整垂直
完美的90度平滑切口是保護接頭內部O-ring不被刮傷的第一道防線。刮傷的O-ring是導致漏氣最常見的原因之一。
- 正確工具：使用專用的氣管剪或鋒利的美工刀進行切割。
- 錯誤工具：絕對避免使用斜口鉗、剪刀等工具，因為它們會擠壓管壁，造成切口變形、不平整或帶有毛邊。
步驟二、將PU管筆直且完全插入接頭
手持PU管，對準接頭中心，平穩地將其筆直推入。會先感覺到輕微的阻力，然後是第二次較明顯的阻力，此時需再施力將管子推到底，直到感覺到明確的觸底感。可在管子末端約1.5公分處用筆做個標記。完全插入後，該標記應幾乎看不見，確認是否插到底。
步驟三、向外輕拉以確認固定
在完成插入後，輕輕向外拉動PU管。確認夾爪是否已確實咬合管壁。一個安裝牢固的接頭在輕拉時應紋絲不動，給人一種「卡住了」的感覺。
PU快速接頭能實現快速連接與可靠密封，主要是內部三大核心組件的協同作用，釋放環 (Release Ring)、夾爪 (Collet) 與 O-ring 密封圈共同構成自鎖與密封組合。

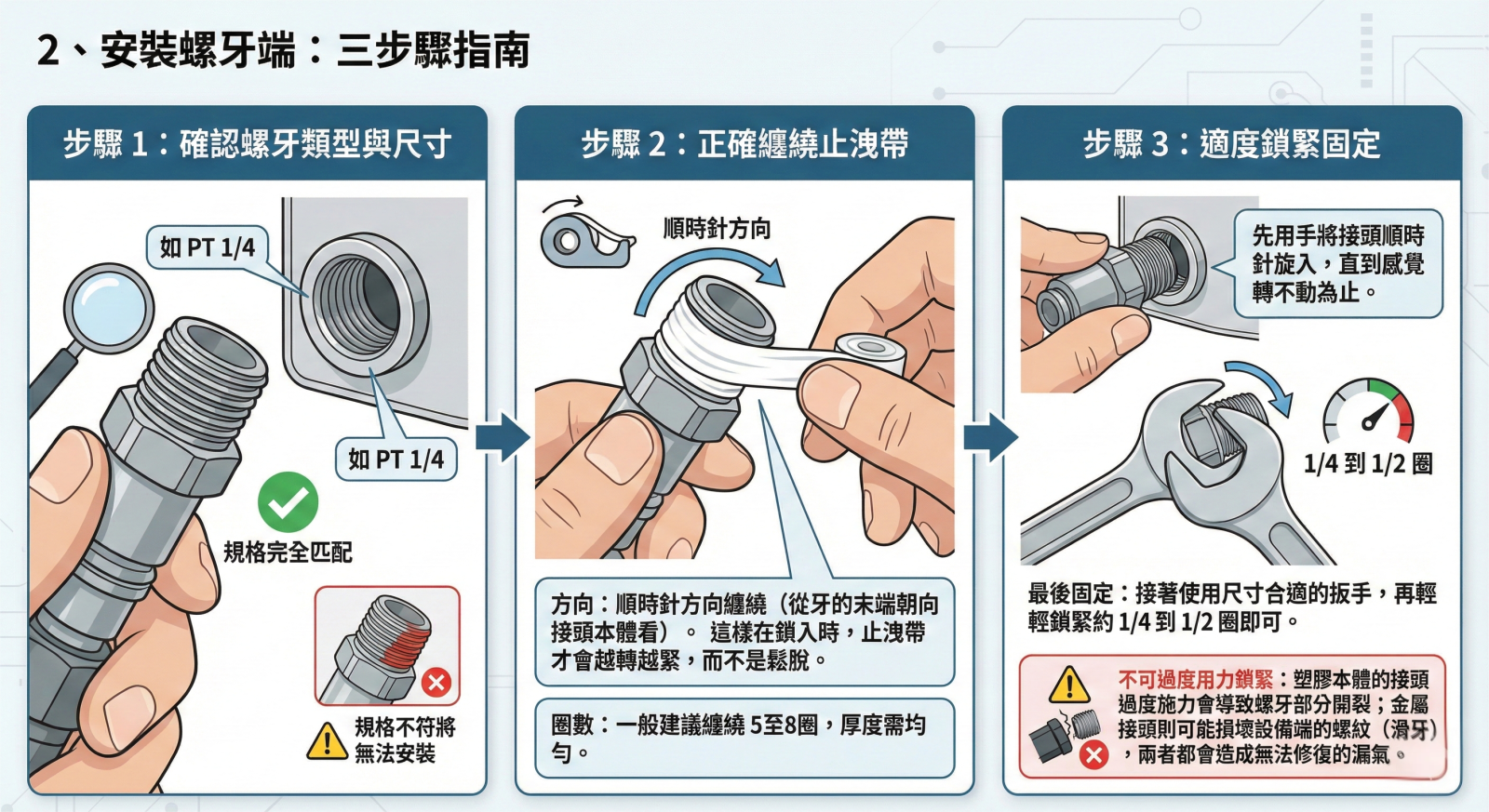

2. 安裝螺牙端步驟
步驟一、確認螺牙類型與尺寸
再次確認接頭的螺牙規格 (如PT 1/4) 與設備端的牙孔規格完全匹配。規格不符將無法安裝。
步驟二、正確纏繞止洩帶
順時針方向纏繞(從牙的末端朝向接頭本體看)。這樣在鎖入時，止洩帶才會越轉越緊，而不是鬆脫。一般建議纏繞5至8圈，厚度需均勻。
步驟三、適度鎖緊固定
先用手將接頭順時針旋入，直到感覺轉不動為止。接著使用尺寸合適的扳手，再輕輕鎖緊約1/4到1/2圈即可。
⚠️注意不可以過度用力鎖緊：塑膠本體的接頭過度施力會導致螺牙部分開裂；金屬接頭則可能損壞設備端的螺紋(滑牙)，兩者都會造成無法修復的漏氣。
要完善安裝一個PU快速接頭，並確保其長期穩定不漏氣，需確認三大核心原則「管口切平、插管到底、鎖牙適度」。根據以上步驟，就能輕鬆應對各種PU快速接頭的安裝。
PU快速接頭不僅是提升氣動系統組裝效率的重要零組件，更直接影響整體管路的密封可靠度與運轉安全。透過正確認識PU快速接頭的結構原理、規格差異與適用情境，並依照標準安裝步驟確實操作，可有效降低漏氣、管路鬆脫與突發噴管等風險，確保設備長時間穩定運行。
