在氣動系統中，氣壓快速接頭是連接設備與管路的重要元件之一，那您又知道該如何正確安裝快速接頭嗎？快速接頭的安裝品質，是會直接影響整體系統的密封性，正確的安裝才能提升使用效率。本文就快速教您正確安裝的8步驟，並且帶您瞭解快速接頭的實際用途與常見種類，幫助您在過程中得以安全且高效運行。
氣壓快速接頭的用途＆種類
氣壓快速接頭的設計目的是優化氣動管路的連接與維護，核心應用主要在以下四個方面：
用途一、快速連接與斷開
無需使用任何工具或拆卸螺牙，即可快速連接或斷開氣源。這在需要頻繁更換產線、維修設備或替換治具的場合，能大幅提升工作效率，縮短停機時間。
用途二、維持高密封性
優質的接頭能提供極佳的密封效果，有效防止壓縮空氣洩漏。漏氣不僅會造成系統壓力不穩、設備作動異常導致能源浪費。
用途三、提升維修效率
當機台進行保養或管路需要更換時，只需一個簡單的插拔動作即可完成，整個過程僅需數秒，簡化了維護流程。
用途四、確保操作安全
穩固的連接結構能有效防止氣管在高壓下意外鬆脫或噴出，避免對現場人員造成傷害。
► 氣壓快速接頭種類比較
| 項目 | 完全無螺牙型 | 部分有螺牙型 |
| 結構特徵 |
所有端口均為快插結構，無任何螺牙 |
僅有一個端口為螺牙結構，其餘端口為快插結構 |
| 主要功能 | 用於氣管與氣管之間的連接、分流或轉向 | 用於將氣管連接至設備本體（如氣缸、電磁閥） |
| 適用場景 | 氣管延長對接 | 氣缸、三點組合等氣動元件的進出氣口 |
| 氣路方向改變（L型彎頭） | 機台面板或固定板上的氣源接口 | |
| 氣路一分二或一分多（T型、Y型） | 需要一端固定於設備，另一端快速插拔氣管的場合 | |
| 移動端或機械手臂配 | - | |

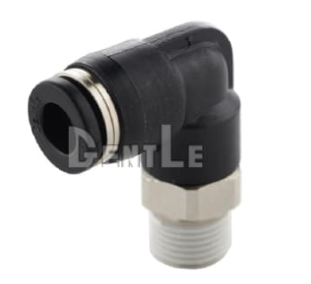

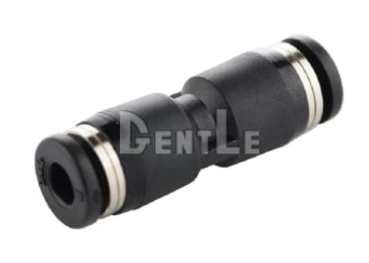

| 常見款式 | 直通接頭 | 外牙直通快插 |
| L型彎頭 | 外牙彎頭快插 | |
| T型三通、Y型三通 | 外牙T型快插 | |
| 搖擺型接頭 | - | |
| 安裝優點 | 完全無需工具 | 一端可牢固鎖在設備上，不易鬆動 |
| 直接插入氣管即可完成密封 | 另一端保留快插的便利性，方便換線與維修 | |
| 更換管路極為快速、省時 | 密封性高 |
氣壓快速接頭的安裝8步驟、方法
不同的接頭類型有對應的安裝步驟，任何疏忽都可能導致漏氣或連接失敗。以下說明氣壓快速接頭的安裝步驟：

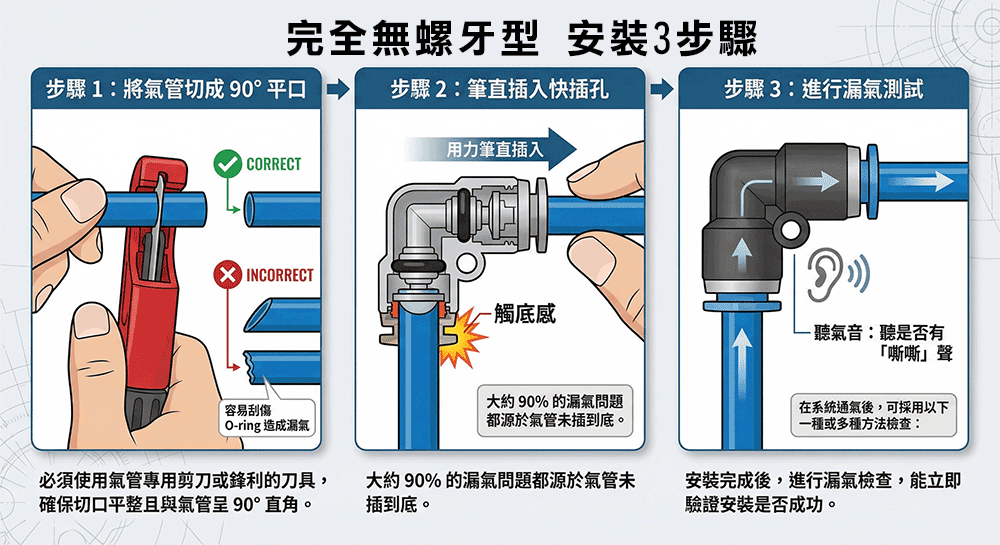

1. 完全無螺牙型 (全快插型) 安裝步驟
步驟 1：將氣管切成 90° 平口
必須使用氣管專用剪刀或鋒利的刀具，確保切口平整且與氣管呈 90° 直角。不平整或傾斜的切口在插入時容易刮傷接頭內部的 O-ring 密封圈，造成漏氣。
步驟 2：筆直插入快插孔
將氣管筆直地、用力地插入快插孔，直到感覺到明確的「觸底感」。大約 90% 的漏氣問題都源於氣管未插到底。
步驟 3：進行漏氣測試
安裝完成後，進行漏氣檢查，能立即驗證安裝是否成功。在系統通氣後，可採用以下一種或多種方法檢查：
- 聽氣音：將耳朵靠近接頭處，聽是否有「嘶嘶」的漏氣聲。
- 塗抹泡沫水：將肥皂水塗抹在接頭與氣管的連接處，觀察是否有氣泡產生。
- 拉扯確認：再次輕拉氣管，確認在高壓狀態下連接依然穩固。

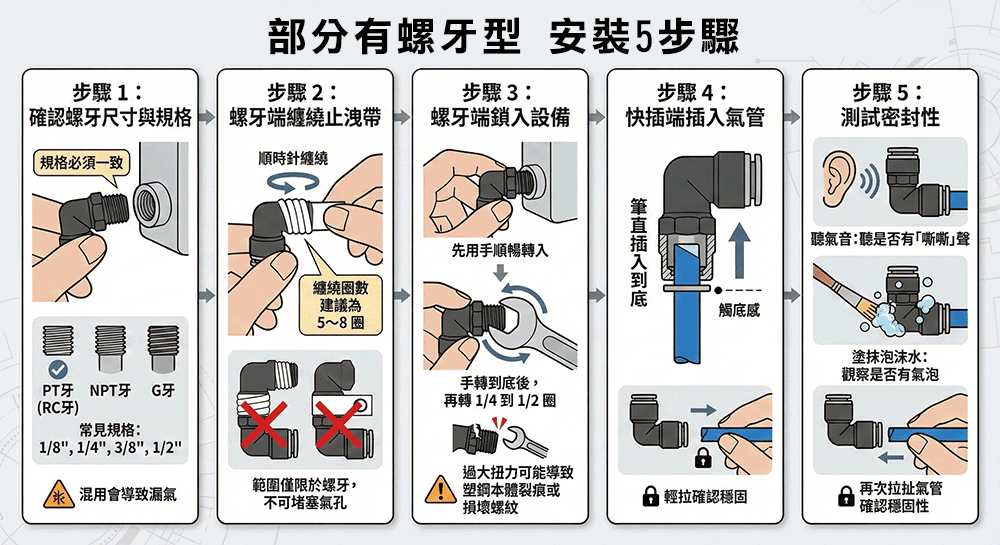

2. 部分有螺牙型 (一端螺牙＋其他端快插) 安裝步驟
步驟 1：確認螺牙尺寸與規格
在安裝前，必須確認設備端的內螺紋與接頭外螺紋的規格完全一致。不同規格的螺紋 (如 PT、NPT、G牙) 牙型角度和螺距均不相同，混用會導致漏氣。
常見規格：在台灣和亞洲地區，最常見的規格是 PT 牙 (也稱 RC 牙)，常用尺寸有 1/8"、1/4"、3/8"、1/2" 等。
步驟 2：螺牙端纏繞止洩帶
除了具備自帶螺紋密封膠的接頭外，絕大多數的錐形螺紋 (如 PT 牙) 都需要纏繞止洩帶 (Teflon Tape) 來填補螺紋間隙，以達到氣密效果。
操作方式：
- 順著螺紋旋入的方向 (通常是順時針) 進行纏繞。
- 纏繞圈數建議為 5～8 圈，需均勻平整。
- 纏繞範圍僅限於螺牙部分，不可讓止洩帶超出螺牙末端或堵塞氣孔，以免碎屑進入氣動元件造成損壞。
步驟 3：螺牙端鎖入設備
使用合適的工具鎖固，過大的扭力可能導致塑鋼材質的接頭本體產生裂痕，或損壞設備端的螺紋。先用手將接頭順暢地轉入，直到感覺到阻力。再使用開口扳手夾持在接頭的六角位置，輕輕鎖緊即可。通常在手轉到底後，再用扳手轉 1/4 到 1/2 圈即可達到良好的密封效果。
步驟 4：快插端插入氣管
與完全無螺牙型的安裝方法相同，將切平的氣管筆直插入快插孔，確保插到底，並輕拉確認是否穩固。
步驟 5：測試密封性
系統通氣後，對螺牙連接處和快插連接處分別進行聽音或泡沫水測試，並再次拉扯氣管確認穩固性。
在安裝氣壓快速接頭的5個注意事項
實際安裝氣壓快速接頭中仍有一些常見的錯誤需要避免。以下統整在安裝氣壓快速接頭時的注意事項。
注意事項一、氣管要插到底
氣管若未完全插入，接頭內部的夾爪無法完全抓住氣管，同時 O-ring 也無法形成有效的氣密環。在低壓下可能只是緩慢漏氣，造成能源浪費。
注意事項二、螺牙端一定要使用相同規格
不同國家和地區有不同的螺紋標準，例如 PT (RC)、NPT、G (PF) 牙。牙型角度、螺距和密封方式都不同。將不同規格的螺紋強行鎖在一起，即使纏繞了再多的止洩帶也無法完全密封。
注意事項三、老化的氣管必須更換
氣管 (特別是 PU、尼龍管) 會隨著時間、溫度、紫外線和接觸的化學物質而老化。老化的氣管會失去原有的彈性和尺寸精度。失去柔韌性，容易在彎折處產生裂痕。表面出現裂紋成為漏氣點。
注意事項四、插拔動作要保持直線，不可扭轉
氣壓快速接頭的內部結構是為直線運動設計的。在插入或拔出氣管時，如果帶有扭轉或角度的動作，會對內部零件造成不必要的磨損。
注意事項五、安裝完畢後要做漏氣檢查
忽略檢查可能讓一個有瑕疵的安裝點成為系統的長期問題，導致空壓機頻繁啟動、壓力不穩、產品品質下降。
氣壓快速接頭的安裝並非單一步驟即可完成，需包含接頭種類判斷、正確安裝流程與檢查。充分了解氣壓快速接頭的用途差異與結構特性，並確實依照標準化的安裝步驟與注意事項，才能有效降低漏氣、管路鬆脫與設備異常的風險。
