您聽過管牙接頭嗎？管牙接頭是什麼呢？在精密零件領域中，管牙接頭是不可或缺的基礎元件之一，是確保氣壓系統穩定、高效且無洩漏的關鍵。本文就詳細為您介紹管牙接頭的規格、用途及使用方式，讓您可以透過正確並妥善使用適合的管牙接頭，且有效降低漏氣風險、提升設備運轉效率。

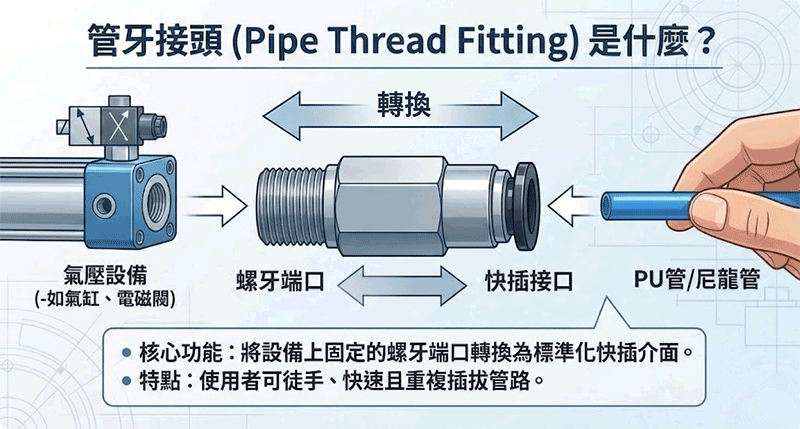

管牙接頭是什麼?
管牙接頭是一種「一端為螺牙，另一端為快插接口」的氣動快速接頭，主要將氣壓設備上原本固定的螺牙端口(如氣缸、電磁閥的進出氣口)，轉換成一個可以讓使用者徒手、快速且重複插拔PU管或尼龍管的標準化介面，以提升安裝效率。
- 螺牙端 (Threaded End)
負責與設備本體進行機械鎖固與密封。會被旋入氣缸、閥體或任何氣動元件的內螺牙端口中，形成一個穩固的氣路源頭。
- 快插端 (Push-in End)
是為了連接氣壓軟管而設計。內部含有精密的夾爪與O型環 (O-ring)，當氣管被推入時，夾爪會自動鎖定管身，O型環則提供氣密效果，實現了無需工具即可快速連接的目標。
- 內部機械結構
- 夾爪 (Gripper/Collet)：通常由不鏽鋼製成，帶有倒鉤的環形結構，當氣管插入時允許進入，但當向外拉動時會收緊，牢牢抓住管身防止脫落。
- O型環 (O-ring)：作為主要的密封元件，通常由NBR (丁腈橡膠) 製成，具備良好的耐油與耐磨性。氣管插入後，O型環會緊密貼合管的外徑，徹底杜絕氣體洩漏。
- 釋放環 (Release Ring)：按下此塑膠環可撐開夾爪，讓氣管能夠被順利拔出，實現快速拆卸。
管牙接頭的用途＆規格
凡是使用壓縮空氣的場域，幾乎都會應用到管牙接頭。常見主要分為三種規格，作為氣動系統中最常用的標準接口，其用途範圍與規格說明如下：
用途一、驅動元件連接 (如氣缸)
將螺牙端鎖入氣缸的進、出氣口，快插端則連接氣管，將來自閥體的壓縮空氣導入氣缸，以推動活塞進行往復運動。這是最基礎、最直接的應用。
用途二、控制元件連接
所有氣動控制閥類的氣源出口幾乎都是螺牙形式。必須透過管牙接頭，才能將經過調壓、換向後的氣流引導至系統的下一個環節。
用途三、氣路系統的佈局與分流
在複雜的設備中，氣路需要轉彎、分岔。L型、T型、Y型等不同形狀的管牙接頭，能在節省空間的同時，實現氣路的有序佈局與分流，使管線整齊美觀，減少壓力損失。
用途四、系統維護與快速換線
快插端的設計允許維護人員在不使用任何工具的情況下，快速斷開或連接氣路，極大地縮短了設備維修、故障排除或更換模組治具的時間。
► 常見螺牙類型比較
| 牙型 | 特點 | 注意事項 |
| PT (RC) | 錐形螺紋，依靠牙本身的錐度配合止洩帶達到密封，是氣動系統最主流的規格。 | 在台灣，PT牙與RC牙常被視為相同。 |
| NPT | 美規錐形螺紋，牙角(60°)與PT(55°)不同。 | 嚴禁與PT牙混用，強行鎖入會損壞螺牙並導致洩漏。 |
| G (PF) | 直管螺紋(平行牙)，依靠螺牙末端的墊片或O型環密封，而非螺牙本身。 | 密封方式完全不同，通常用於液壓或特定設備端口。 |
管牙接頭的4大使用方式
管牙接頭擁有多種外型與結構設計，應對氣動迴路變化的配管需求，選擇合適的類型不僅能讓管路佈局更加合理，能避免氣管彎折受損。以下說明四種常見的管牙接頭類型使用方式：

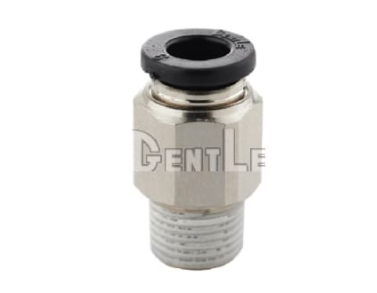

- 直通型 (外牙直通快插)
- 使用方式：用於從設備端口直接引出氣管，進行直線連接。當配管路徑沒有轉向需求時，直通型接頭是首選。
- 適合設備：所有氣動設備的標準出口配置，如氣缸、過濾器、閥件等。
- 使用範例：將一個 PT 1/4 × Φ8 的直通接頭安裝在電磁閥出口，直接連接到氣缸的進氣口。

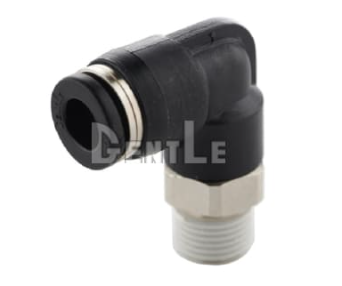

- 彎頭型 (外牙彎頭L型)
- 使用方式：當設備安裝空間狹窄，或氣管需要立即進行90度轉向時使用。可以讓氣管順暢地改變方向，而不會產生致命的彎折 (Kinking)，這種彎折會嚴重影響氣流甚至堵塞氣路。
- 適合設備：機箱內部、機械手臂關節處，或任何需要緊湊佈線的場合。
- 優點：能有效避免氣管折損，保障氣流順暢，使整體配管更為整齊、專業，且極大地提升了空間利用率。

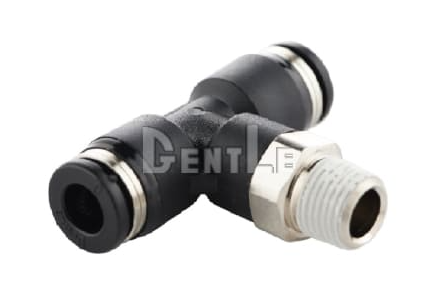

- T型 (螺牙T型三通)
- 使用方式：擁有一個螺牙端和兩個快插端，主要功能是將單一氣源從設備端直接分成兩條獨立的氣路。
- 適合設備：需要用單一閥口同時驅動兩個小型氣缸，或需要從主氣路中分流一個訊號氣源的應用。
- 使用範例：使用 PT 1/4 × (Φ6+Φ6) 的T型接頭，將一個電磁閥輸出氣源平均分配給兩個並聯的Φ6氣管。

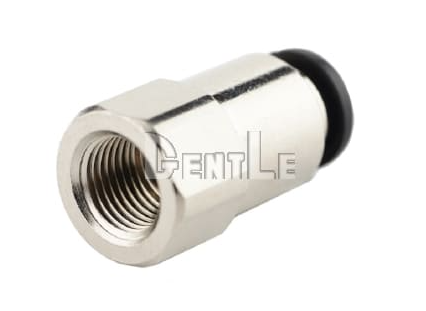

- 內牙型 (內牙直通快插)
- 使用方式：當設備本體或管路末端的接口是「外牙」時，就需要使用內牙型的接頭來進行對接。螺牙端是內螺紋，用於鎖在外部螺紋上。
- 適合設備：連接帶有外牙的球閥、壓力表，或某些特殊設計的歧管塊。
- 使用範例：將一個 1/4 內牙 × Φ8 快插 接頭鎖在一個1/4外牙的管路末端，以便連接8mm的氣管。
選擇合適的管牙接頭取決於實際配管路徑與空間佈局，靈活運用直通、彎頭、T型及內牙等接頭類型，不僅能確保氣動系統搭建得穩固可靠，更能呈現出專業整潔的配置。這種將設備端螺牙介面穩定轉換為快速連接端的設計，在大幅提升安裝與維護便利性的同時，也直接決定了整體的密封性與運轉可靠度。最後提醒，充分理解規格差異、適用情境與正確安裝方式，便能有效避免漏氣、壓損與故障風險，確保氣動設備長時間維持高效率運作。
